Szórásdiagram (Korrelációs diagram)

A szórásdiagram két tényező (jellemző) közötti kapcsolat vizsgálatára szóló eszköz. Egy statisztikai minta egyszerű vizsgálatát teszi lehetővé. Egy adott jelenséggel kapcsolatos két tényező közötti sztochasztikus kapcsolat erősségére és jellegére következtethetünk a diagramból.

Célja: Két tényező közötti kapcsolat jellegének vizsgálata.

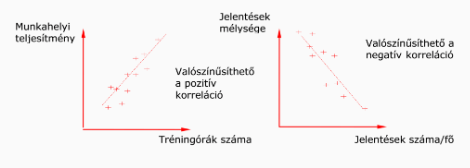

A technika lényege: Gyűjtsünk adatpárokat két egymással kapcsolatosnak ítélt tényezőről, amik valamilyen jelenség leírására szolgálnak (legalább 30 adatot gyűjtsünk). Írjuk az adatokat táblázatba, majd ábrázoljuk őket egy koordinátarendszerben, úgy hogy az x-tengelyen az egyik az y-tengelyen pedig a másik tényezőt mérjük. Az egyes értékpárok ábrázolása során egy ponthalmazt kapunk, a ponthalmaz (cluster) irányából és sűrűségéből lehet következtetni a kapcsolat jellegére és erősségére. Ha egy pozícióhoz több adat tartozik, akkor jelöljük többszörös karikázással (vagy egymás melletti pontokkal). Jelöljük a diagramom a vizsgálatot végző nevét, a vizsgálat helyét, dátumát és a vizsgált tényezőket. A korrelációs vizsgálat nem ad magyarázatot a két tényező közötti ok-okozati kapcsolatra és a korreláció okára, ezek megállapításához további vizsgálatokra van szükség.

Alkalmazása: Problémaelemzésnél, Ishikawa diagrammal kombinálva.
